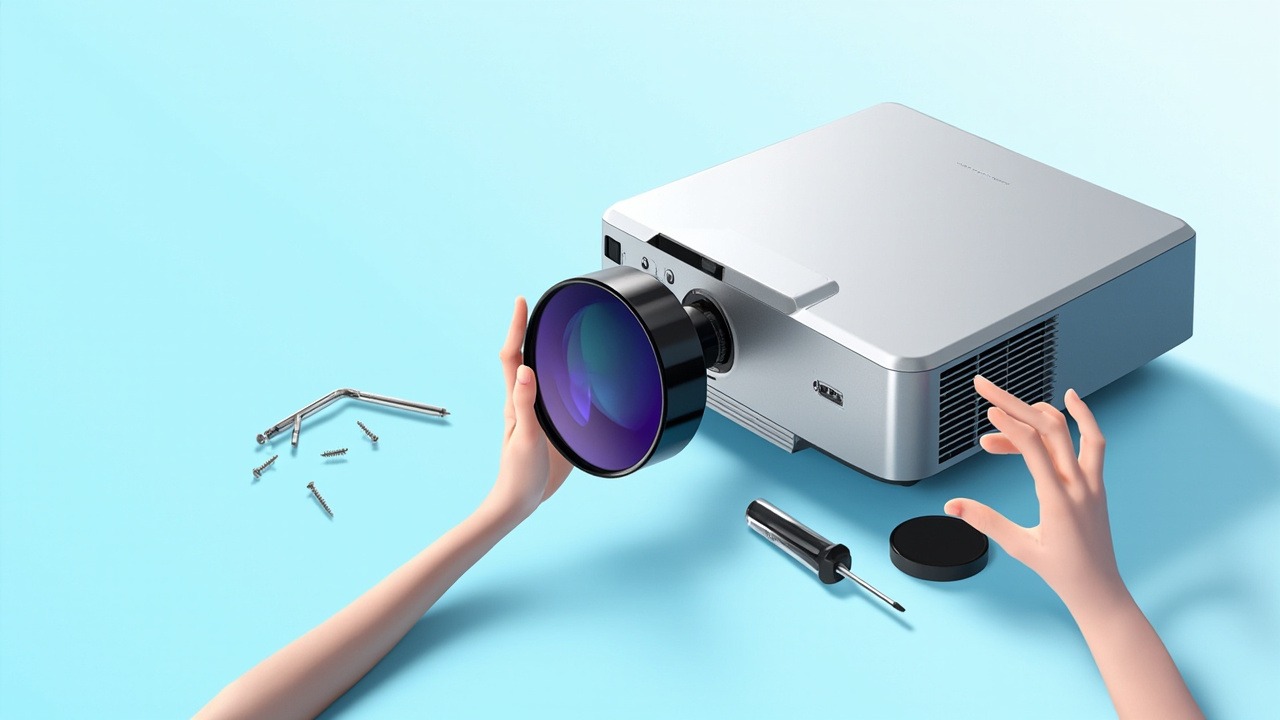

Lente de projetor WK200 0.46:1 para 2 modelos Christie, incluindo 4K7-HS e 4K10-HS

WK200 é uma lente de curto alcance para o conjunto de painéis de 0.65/0.66/0.67 (Christie), com relação de projeção de 0.46:1 e deslocamento da lente. Compatível com 2 modelos e 1 série de projetores. Este artigo reúne as especificações da lente, a distância de instalação, a lista de modelos compatíveis e os principais pontos da substituição.

1. Especificações da lente

A capacidade de deslocamento é o principal diferencial desta lente. A faixa de deslocamento de 85.2% na horizontal e de 39.6% na vertical permite que o projector seja instalado fora do eixo central da tela e que a imagem seja reposicionada pelo deslocamento da lente, sem recorrer à correção trapezoidal. A correção trapezoidal tem um custo — a cada ajuste, parte dos pixels reais é perdida e as bordas do texto ficam desfocadas. Em instalações de engenharia, sempre que o deslocamento puder resolver o problema, a correção trapezoidal deve ser evitada; esse é o limite inegociável da qualidade da imagem.

2. Distância de instalação conforme a relação de projeção

A relação de projeção é a relação entre a distância de instalação e a largura da imagem. Esta lente possui distância focal fixa (0.46:1); a distância de instalação varia linearmente com o tamanho da imagem e não oferece margem de ajuste, portanto as medidas devem ser precisas antes da instalação.

Os valores acima representam a distância livre entre a frente da lente e a tela, sem incluir o espaço na parte traseira do projector destinado à dissipação de calor e às conexões. O cálculo considera uma proporção de imagem de 16:10; na prática, prevalecem as medições no local e as informações do manual de instruções.

3. Modelos compatíveis (2 modelos, Christie)

A tabela a seguir está organizada do modelo mais recente para o mais antigo, de acordo com a data de início de produção, e inclui a resolução, a luminosidade e a relação de zoom da lente original de cada modelo, facilitando a seleção rápida conforme os requisitos do projeto.

Características comuns destes modelos

A relação de projeção das lentes padrão originais dos 2 modelos é, em geral, Depende da lente. O modelo apresentado neste artigo, com 0.46:1, equivale a um ajuste da distância focal: a mesma distância de projeção pode produzir diferentes tamanhos de imagem — essa é precisamente a razão direta para substituir a lente. Como também preserva toda a capacidade de deslocamento, a imagem continua alinhável após o ajuste da distância focal.

4. Três verificações antes da substituição

• Verifique se o painel e a resolução correspondem. Este modelo é compatível com painéis de 0.67 polegadas. Máquinas com dimensões de painel ou resoluções diferentes podem apresentar variações no desempenho da projeção; antes da instalação, a conferência dos dados na placa de identificação do projector é a opção mais segura.
• Interface e estrutura de travamento. As interfaces das plataformas da mesma geração costumam ter boa compatibilidade, mas a posição dos clipes de travamento varia entre gerações. Se a imagem ficar deslocada e as bordas não nítidas após a instalação, o problema mais comum é o travamento incompleto, e não a própria lente.
• A margem de deslocamento deve entrar no cálculo da instalação. A faixa de deslocamento oferece alguma margem para a instalação, mas a qualidade das bordas diminui quando o limite é atingido. Recomenda-se manter o uso real em até 70% do valor nominal.

Para confirmar se um modelo não incluído na lista pode ser usado, é mais seguro enviar-nos uma foto da placa de identificação do projector e da lente original — plataformas da mesma geração geralmente compartilham interfaces, mas encomendar apenas com base em modelos semelhantes não vale o risco.
