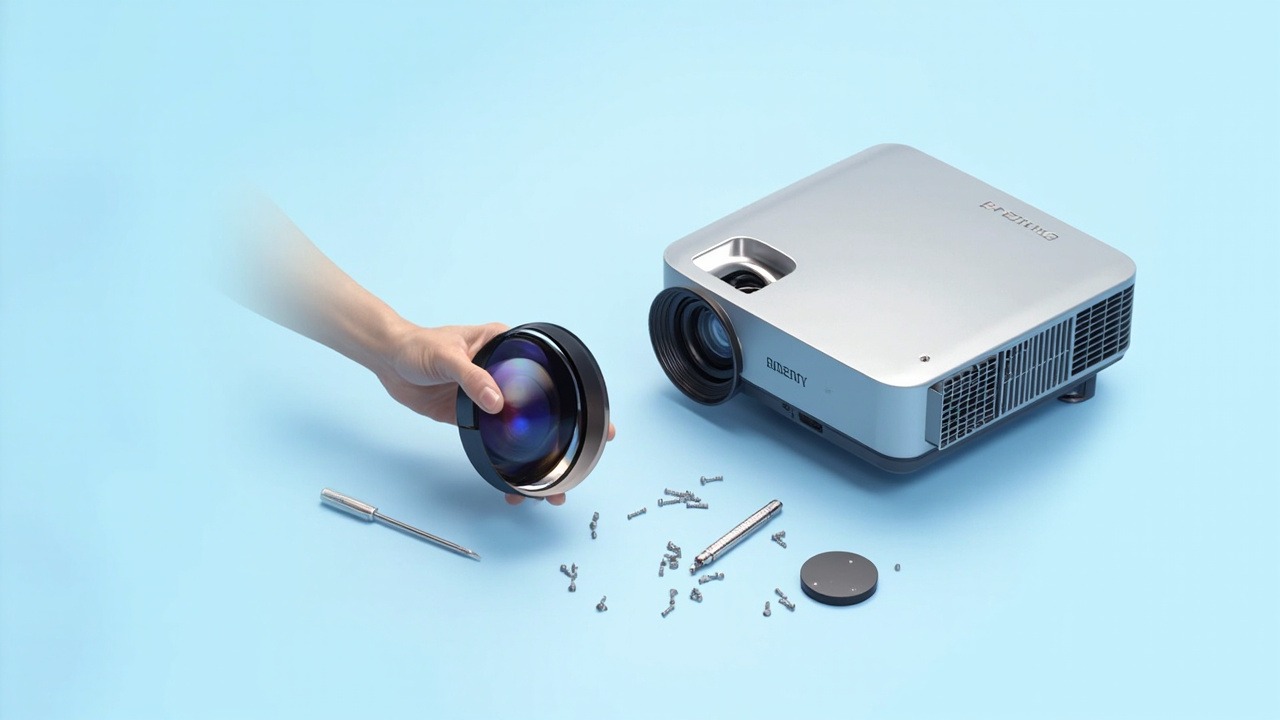

Lente de projetor Zorsika SC28+ 0.88–1.33:1 para 6 modelos Hisense/WINMATE

O SC28+ é uma lente de curto alcance para projetores de engenharia (Hisense, Winmate), com razão de projeção de 0.88–1.33:1 e deslocamento da lente. É compatível com 6 modelos e 1 série de modelos. Este artigo reúne em um só lugar as especificações da lente, a distância de instalação, a lista de modelos compatíveis e os pontos de atenção para a substituição.

1. Especificações da lente

A capacidade de deslocamento é o principal diferencial desta lente. O intervalo de deslocamento horizontal de 110% e vertical de 50% permite instalar o projetor fora do eixo central da tela e reposicionar a imagem com o deslocamento da lente, sem precisar de correção de trapézio. A correção de trapézio tem um custo: a cada nível de correção, parte dos pixels úteis é perdida e as bordas do texto ficam desfocadas. Em instalações de engenharia, nunca recorra à correção de trapézio quando o deslocamento puder resolver o problema; essa é a prioridade máxima para a qualidade da imagem.

2. Distância de instalação conforme a razão de projeção

A razão de projeção é a relação entre a distância de instalação e a largura da imagem. Esta lente tem zoom (0.88–1.33:1); para um mesmo tamanho de imagem, existe um intervalo de distâncias, e todas as posições dentro dele permitem obter foco.

As distâncias acima correspondem à folga entre a face frontal da lente e a tela, sem incluir o espaço necessário atrás do projetor para dissipação de calor e conexões. O cálculo considera uma imagem em proporção 16:10; na prática, prevalecem as medições no local e as orientações do manual.

A qualidade da imagem varia entre as duas extremidades do zoom: perto da extremidade mais próxima, a imagem é mais clara e as bordas ficam ligeiramente mais suaves; perto da extremidade mais distante, as bordas ficam mais nítidas e o brilho diminui um pouco. Sempre que as condições do local permitirem, recomenda-se usar a parte central do intervalo. Depois da instalação, encontre primeiro a posição mais nítida no anel de foco e só então faça um ajuste fino do deslocamento — variar as duas variáveis ao mesmo tempo dificulta a obtenção do ponto ideal.

3. Modelos compatíveis (6 modelos, Hisense e Winmate)

A tabela abaixo está organizada do modelo mais novo para o mais antigo, conforme a data de lançamento e informa a resolução, o brilho e a razão de zoom da lente original de cada modelo, facilitando a seleção conforme as necessidades do projeto.

A razão de zoom corresponde ao fator de zoom da lente padrão original do modelo (limite superior ÷ limite inferior da razão de projeção original), e não à faixa de zoom desta lente.

Características comuns destes modelos

Em geral, as razões de projeção das lentes padrão originais dos 6 modelos situam-se em 1.4-2.5:1. A razão de projeção de 0.88–1.33:1 do modelo deste artigo equivale a um ajuste da faixa de zoom: a mesma distância de projeção permite gerar um tamanho de imagem diferente — esse é o motivo direto para trocar a lente. Além disso, a troca preserva toda a capacidade de deslocamento, permitindo realinhar a imagem mesmo após o ajuste da faixa de zoom.

4. Três verificações antes da substituição

• Confira as dimensões do painel. Os parâmetros do painel deste modelo ainda não foram registrados; envie uma foto da placa de identificação do projetor para confirmarmos.
• Verifique as interfaces e a estrutura de travamento. As interfaces das plataformas da mesma geração são, em geral, bem compatíveis, mas a posição da trava varia entre gerações. Se a imagem ficar desalinhada e as bordas não nítidas após a instalação, na maioria das vezes a trava não foi completamente engatada, e não se trata de um problema da própria lente.
• Inclua a margem de deslocamento no planejamento da instalação. A faixa de deslocamento deixa uma margem para a instalação, mas a qualidade das bordas diminui quando o deslocamento chega ao limite. Recomenda-se limitar o uso real a 70% do valor nominal.

Para confirmar com segurança se um modelo fora da lista pode ser usado, envie para verificação a placa de identificação do projetor e uma foto da lente original — plataformas da mesma geração costumam compartilhar interfaces, mas encomendar apenas com base em modelos semelhantes não compensa o risco.
