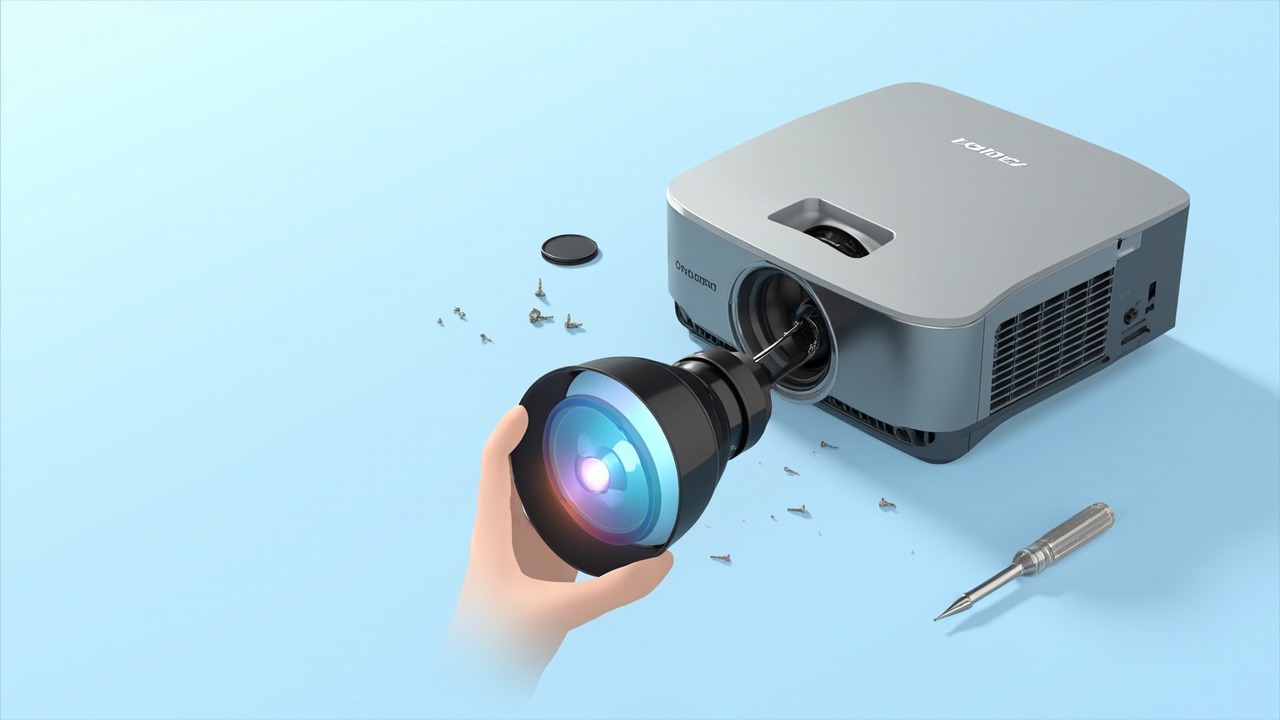

Объектив для проектора WD48A 0.35:1 для инженерного проектора Blue Sheng Kadun D130K и др.

WD48A — короткофокусный объектив для панелей группы 0.65/0.66/0.67 (Liansheng Kadun), проекционное отношение 0.35:1. Совместим с 1 моделью проектора и 1 серией моделей. В этой статье собраны параметры объектива, монтажное расстояние, список совместимых моделей и ключевые моменты замены.

I. Параметры объектива

II. Пересчёт проекционного отношения в монтажное расстояние

Проекционное отношение — это отношение монтажного расстояния к ширине изображения. Этот объектив с фиксированным фокусным расстоянием (0.35:1), монтажное расстояние линейно изменяется с размером изображения, запаса регулировки нет, перед монтажом необходимо точно измерить.

Указано чистое расстояние от торца объектива до экрана, без учёта пространства для вентиляции и подключения кабелей сзади корпуса. Расчёт для формата 16:10, фактические значения — по замерам на месте и инструкции.

III. Совместимые модели (1 шт., Liansheng Kadun)

В таблице ниже модели расположены от новых к старым по времени запуска в производство, указаны разрешение, яркость и зум-отношение штатного объектива каждой модели для быстрого подбора под требования проекта.

Общие черты этих моделей

Проекционное отношение штатных стандартных объективов 1 модели в основном сосредоточено в диапазоне Depends on the lens. Модель из этой статьи с 0.35:1 фактически имеет скорректированный диапазон фокусных расстояний — при том же проекционном расстоянии можно получить другой размер изображения, что и является прямой причиной замены объектива; при этом сохраняется полная возможность сдвига, и после изменения фокусного расстояния изображение всё ещё можно выровнять.

IV. Три вещи, которые нужно проверить перед заменой

• Панель и разрешение должны совпадать. Данная модель совместима с панелью 0.67 дюйма. У аппаратов с другим размером панели или другим разрешением проекционные характеристики будут несколько отличаться; перед установкой надёжнее сверить по шильдику корпуса.
• Интерфейс и фиксирующая структура. У платформ одного поколения совместимость интерфейсов хорошая, но расположение фиксирующих защёлок различается между поколениями. Если после установки изображение перекошено или края нерезкие, чаще всего фиксация не доведена до конца, а не проблема самого объектива.
• Фиксированный фокус не имеет запаса зума. Размер изображения можно изменить только перемещением корпуса, размеры площадки нужно точно измерить заранее, а по краям оставить ещё 10–20 cm.

По поводу возможности использования моделей вне списка надёжнее отправить нам шильдик корпуса и фото штатного объектива для сверки — платформы одного поколения часто имеют общий интерфейс, но риск заказа только по сходству модели не оправдан.
