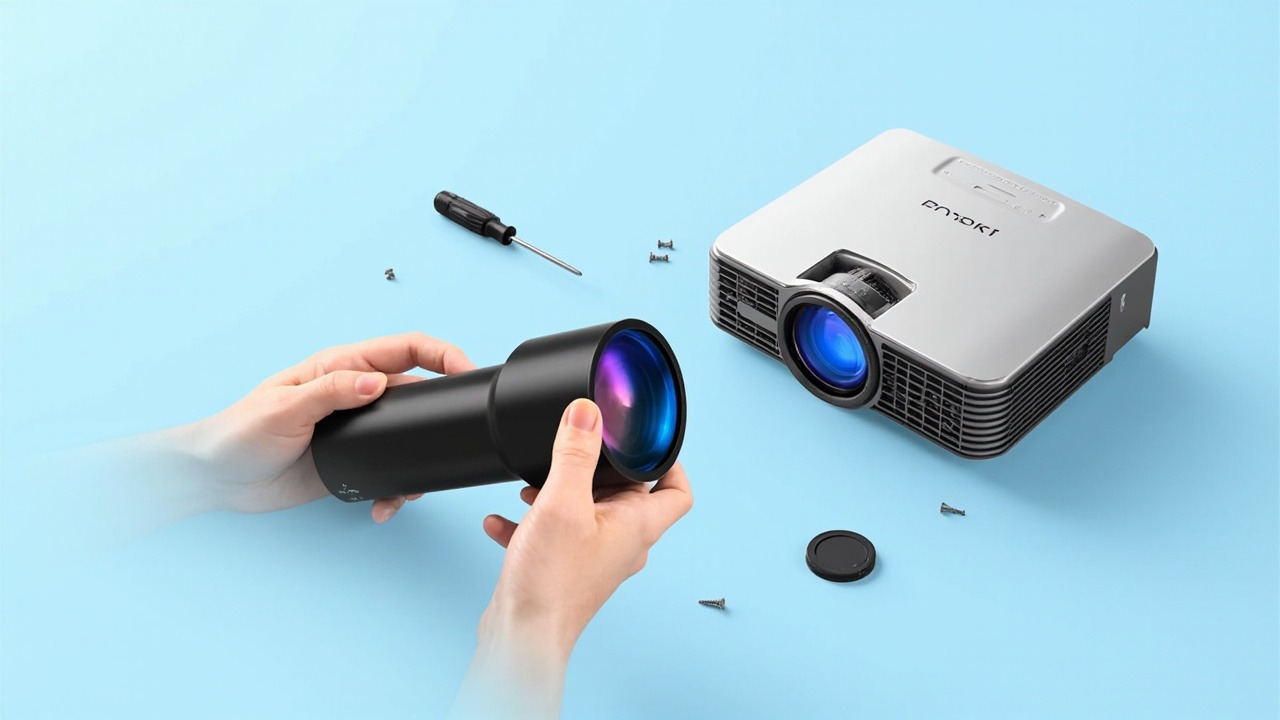

WE29A Projektorobjektiv 0,5–0,6:1 für 4 Quancolor M8 MU9 W10 W9 Projektoren

Das WE29A ist ein Kurzdistanzobjektiv für Panels der 0,65/0,66/0,67-Zoll-Klasse (Quanseguangxian) mit einem Projektionsverhältnis von 0,5–0,6:1 und Objektivverschiebung. Es ist mit 4 Projektormodellen aus 2 Modellserien kompatibel. Dieser Artikel fasst Objektivparameter, Installationsabstände, Modellliste und Austauschhinweise übersichtlich zusammen.

1. Objektivparameter

Die Verschiebefähigkeit ist das entscheidende Unterscheidungsmerkmal dieses Objektivs. Ein Verschiebebereich von horizontal ±35 % und vertikal ±10 % bedeutet, dass der Projektor außerhalb der Mittenachse der Leinwand installiert werden kann und das Bild über die Objektivverschiebung zurückversetzt wird, ohne Trapezkorrektur. Trapezkorrektur hat ihren Preis – mit jeder Korrekturstufe gehen tatsächliche Pixel verloren, und Textkanten werden unscharf. Bei der Projektinstallation gilt: Was sich mit Verschiebung lösen lässt, wird niemals mit Trapezkorrektur gelöst – das ist die Untergrenze der Bildqualität.

2. Umrechnung des Projektionsverhältnisses in den Installationsabstand

Das Projektionsverhältnis ist das Verhältnis von Installationsabstand zu Bildbreite. Dieses Objektiv ist zoomfähig (0,5–0,6:1); dieselbe Bildgröße entspricht einem Abstandsbereich, und innerhalb dieses Bereichs kann bei der Installation scharfgestellt werden.

Die Angaben sind lichte Abstände von der Objektivstirnfläche bis zur Leinwand, ohne Berücksichtigung von Lüftungs- und Verkabelungsraum hinter dem Gehäuse. Berechnet für 16:10-Bildformat; maßgeblich sind die Messung vor Ort und die Bedienungsanleitung.

Die Bildqualität unterscheidet sich an beiden Enden des Zooms: Nahe dem Nahbereich ist das Bild heller, die Ränder etwas weicher; nahe dem Fernbereich sind die Ränder schärfer, die Helligkeit etwas geringer. Wenn es der Aufstellungsort erlaubt, sollte der mittlere Bereich gewählt werden. Nach der Installation zunächst am Fokusring die schärfste Position finden und dann die Verschiebung feinjustieren – zwei Variablen gleichzeitig zu verstellen macht das exakte Einstellen schwierig.

3. Kompatible Modelle (4 Geräte, Quanseguangxian)

Die folgende Tabelle ist nach Produktionsstart der Modelle von neu nach alt sortiert und enthält Auflösung, Helligkeit und Zoomverhältnis des Originalobjektivs, um die schnelle Zuordnung nach Projektanforderung zu erleichtern.

Das Zoomverhältnis ist der Zoomfaktor des mitgelieferten Standardobjektivs des jeweiligen Modells (Obergrenze ÷ Untergrenze des Projektionsverhältnisbereichs des Originalobjektivs), nicht der Zoombereich des in diesem Artikel beschriebenen Objektivs selbst.

Gemeinsamkeiten dieser Modellreihe

Die Projektionsverhältnisse der mitgelieferten Standardobjektive der 4 Modelle liegen überwiegend bei 1,22–1,52:1. Das Modell in diesem Artikel mit 0,5–0,6:1 entspricht einer Anpassung des Brennweitenbereichs – bei gleichem Projektionsabstand lässt sich eine andere Bildgröße erzielen; genau das ist der unmittelbare Grund für den Objektivwechsel. Gleichzeitig bleibt die vollständige Verschiebefähigkeit erhalten, sodass das Bild nach der Brennweitenanpassung weiterhin ausgerichtet werden kann.

4. Drei Punkte vor dem Austausch prüfen

• Panel und Auflösung müssen übereinstimmen. Dieses Modell ist für Panels mit 0,67 Zoll geeignet. Bei Geräten mit abweichender Panelgröße oder Auflösung kann das Projektionsverhalten etwas abweichen; vor der Installation am besten das Typenschild des Gehäuses abgleichen.
• Anschluss und Verriegelungsstruktur. Bei Plattformen derselben Generation ist die Anschlusskompatibilität meist gut, die Position der Verriegelungsklammern unterscheidet sich jedoch je nach Generation. Ein schiefes Bild oder unscharfe Ränder nach der Installation sind meist auf eine nicht vollständig eingerastete Verriegelung zurückzuführen und nicht auf das Objektiv selbst.
• Verschiebereserve bei der Installation einplanen. Der Verschiebebereich bietet Spielraum für die Installation, doch an den Grenzen lässt die Randbildqualität nach; im praktischen Einsatz sollte innerhalb von 70 % des Nennwerts gearbeitet werden.

Ob Modelle außerhalb der Liste verwendet werden können, lässt sich am sichersten klären, indem Sie uns das Typenschild des Gehäuses und ein Foto des Originalobjektivs zur Prüfung senden – Plattformen derselben Generation nutzen häufig gemeinsame Anschlüsse, doch eine Bestellung allein aufgrund ähnlicher Modellbezeichnungen ist ein unnötiges Risiko.
