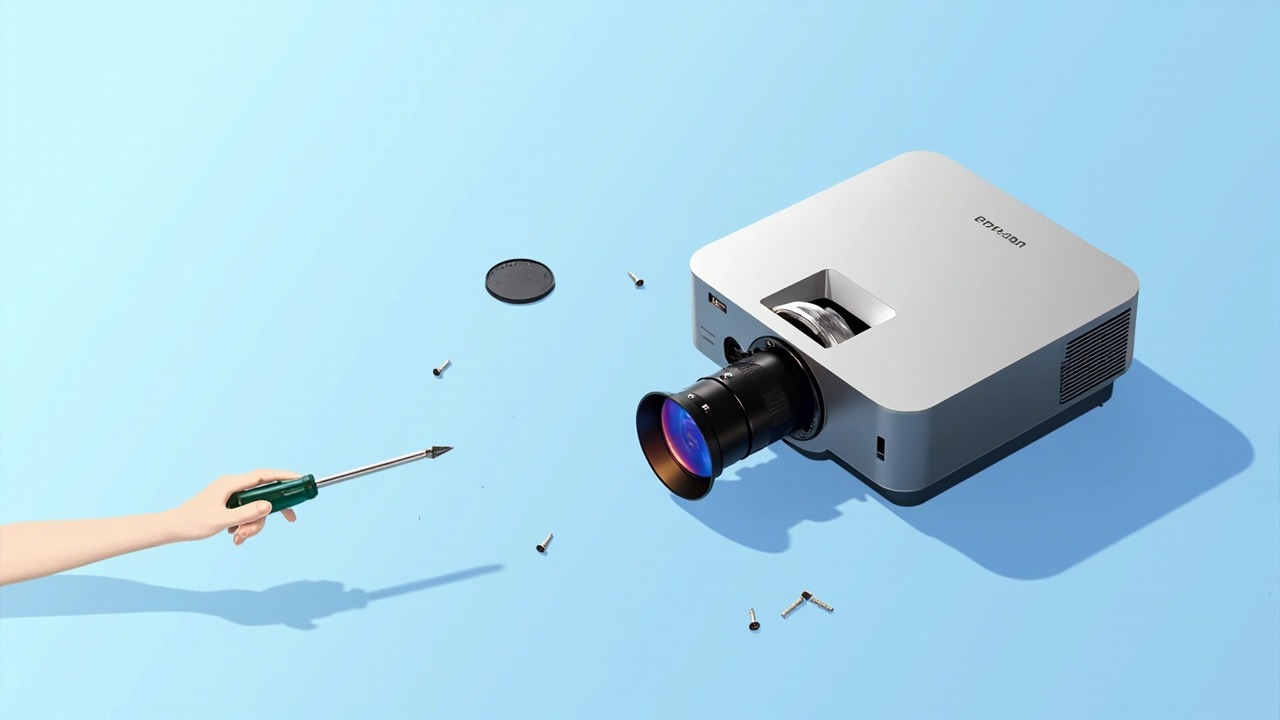

Lente para projetor WK291 0.38:1 para 2 projetores ViewSonic SML-L2000U L2300U

A WK291 é uma lente de curto alcance para um painel de 0.8 (SML), com rácio de projeção de 0.38:1 e deslocamento da lente. É compatível com 2 modelos de projetor pertencentes a 1 série de modelos. Este artigo reúne os parâmetros da lente, a distância de instalação, a lista de compatibilidade de modelos e os pontos essenciais da substituição.

1. Parâmetros da lente

A capacidade de deslocamento é o principal diferencial desta lente. Com um intervalo de deslocamento horizontal de ±17.3% e vertical de ±10.9%, o projetor pode ser instalado fora do eixo central do ecrã, permitindo reposicionar a imagem através do deslocamento da lente sem recorrer à correção trapezoidal. A correção trapezoidal tem um custo — a cada nível de correção, perde-se parte dos píxeis efetivos e as bordas do texto ficam desfocadas. Numa instalação de engenharia, nunca se deve recorrer à correção trapezoidal quando o deslocamento resolver o problema — este é o mínimo inegociável em termos de qualidade de imagem.

2. Cálculo da distância de instalação a partir do rácio de projeção

O rácio de projeção é a relação entre a distância de instalação e a largura da imagem. Esta lente tem uma distância focal fixa (0.38:1): a distância de instalação varia linearmente com o tamanho da imagem, sem qualquer margem de ajuste, pelo que deve ser medida com precisão antes da instalação.

Estes valores correspondem à distância livre entre a face frontal da lente e o ecrã, sem incluir o espaço necessário para a dissipação de calor e as ligações atrás do projetor. Foram calculados para uma imagem de 16:10; na prática, devem prevalecer as medições no local e as indicações do manual.

3. Modelos compatíveis (2 modelos, SML)

A tabela seguinte está organizada por data de entrada em produção, do modelo mais recente para o mais antigo e inclui a resolução, o brilho e o rácio de zoom da lente original de cada modelo, facilitando a seleção rápida de acordo com as necessidades do projeto.

O rácio de zoom corresponde ao fator de zoom da lente padrão original do modelo (limite superior ÷ limite inferior do intervalo de rácio de projeção original) e não ao intervalo de zoom da lente apresentada neste artigo.

Características comuns destes modelos

Os rácio de projeção das lentes padrão originais dos 2 modelos concentram-se, na maioria dos casos, em 1.18-1.9:1. O rácio de 0.38:1 do modelo deste artigo equivale a uma alteração da distância focal: à mesma distância de projeção, é possível obter diferentes dimensões de imagem — esta é precisamente a justificação direta para a troca da lente. Além disso, mantém-se a totalidade da capacidade de deslocamento, pelo que a imagem continua a poder ser alinhada após o ajuste da distância focal.

4. 3 verificações antes da substituição

• O painel e a resolução têm de corresponder. Este modelo destina-se a painéis de 0.80 polegadas. Os projetores com um tamanho de painel ou uma resolução diferentes podem apresentar variações no desempenho de projeção; a verificação na placa de identificação do projetor antes da instalação é a opção mais segura.
• Interface e estrutura de bloqueio. A compatibilidade das interfaces é geralmente boa nas plataformas da mesma geração, mas a posição do trinco de bloqueio varia entre gerações. Se, após a instalação, a imagem ficar desalinhada e as bordas pouco nítidas, a causa mais provável é o bloqueio não ter ficado corretamente engatado, e não um problema da própria lente.
• A margem de deslocamento deve ser considerada na instalação. O intervalo de deslocamento deixa alguma margem para a instalação, mas, ao atingir o limite, a qualidade nas bordas degrada-se. Recomenda-se que a utilização efetiva seja limitada a 70% do valor nominal.

Para confirmar se pode ser utilizado um modelo que não conste da lista, é mais seguro enviar-nos a placa de identificação do projetor e uma fotografia da lente original — as plataformas da mesma geração partilham frequentemente a mesma interface, mas encomendar apenas com base na semelhança dos modelos não compensa.
