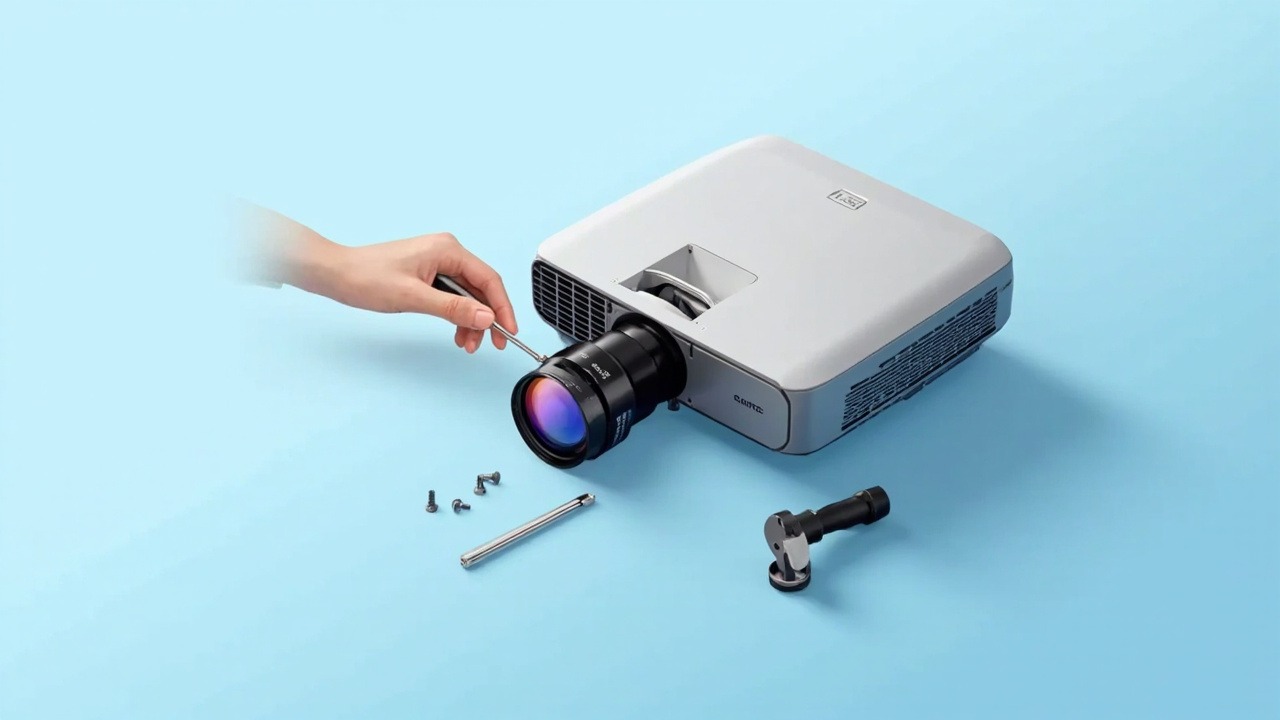

WK121 линза 0.48:1 Panasonic PT-VMQ65 VMQ75 VMQ85 BAZ622C BAZ722C BAZ822C BMZ82C BMZ62C — 46 мод.

WK121 — короткофокусный объектив для панели 0.64 дюйма (Panasonic), с проекционным отношением 0.48:1 и механизмом сдвига объектива. Совместим с 46 моделями 1 серии. Здесь собраны характеристики объектива, расстояние установки, список совместимых моделей и ключевые моменты замены.

1. Характеристики объектива

Возможности сдвига — ключевое отличие этого объектива. Диапазон сдвига 101% по горизонтали и 47.9% по вертикали позволяет установить проектор не по центральной оси экрана и с помощью сдвига объектива вернуть изображение на место без трапециевидной коррекции. Трапециевидная коррекция имеет свою цену: с каждым шагом коррекции теряется часть фактических пикселей, а края текста размываются. При профессиональном монтаже, если задачу можно решить сдвигом, трапециевидную коррекцию использовать не следует — это базовое требование к качеству изображения.

2. Расчёт расстояния установки по проекционному отношению

Проекционное отношение — это отношение расстояния установки к ширине изображения. Этот объектив имеет фиксированное фокусное расстояние (0.48:1): расстояние установки изменяется линейно с размером изображения, запаса для регулировки нет, поэтому перед монтажом его необходимо измерить точно.

Указано чистое расстояние от торцевой поверхности объектива до экрана без учета места для охлаждения и подключения кабелей на задней части корпуса. Расчёт выполнен для формата 16:10; фактические значения следует определять по замерам на объекте и руководству пользователя.

3. Совместимые модели (46 моделей, Panasonic)

В таблице модели расположены от более новых к более старым по дате начала выпуска; указаны разрешение, яркость и коэффициент зума штатного объектива для каждой модели, чтобы быстро найти подходящий вариант для проекта.

Коэффициент зума — это кратность изменения фокусного расстояния штатного объектива для конкретной модели (верхняя граница диапазона проекционных отношений ÷ нижняя граница), а не диапазон изменения фокусного расстояния самого объектива, рассматриваемого в статье.

Общие особенности этих моделей

Проекционные отношения штатных объективов большинства из 46 моделей преимущественно находятся в диапазоне 1.09-1.77:1. Значение 0.48:1 у модели, рассматриваемой в статье, фактически достигается за счёт изменения фокусного расстояния: при одинаковом расстоянии до проектора можно получить разный размер изображения — это и есть непосредственная причина замены объектива. При этом полная возможность сдвига сохраняется, поэтому после изменения фокусного расстояния изображение по-прежнему можно выровнять.

4. Три проверки перед заменой

• Панель и разрешение должны совпадать. Эта модель рассчитана на панель 0.64 дюйма. У проекторов с другим размером панели или другим разрешением результат проецирования может немного отличаться, поэтому перед установкой наиболее надёжно сверить данные с табличкой на корпусе.
• Интерфейсы и фиксирующий механизм. У платформ одного поколения часто используются одинаковые интерфейсы, но расположение фиксирующих защёлок различается. Если после установки изображение смещено или края нерезкие, чаще всего причина в неплотной фиксации, а не в самом объективе.
• Запас хода сдвига необходимо учесть при монтаже. Диапазон сдвига оставляет запас при установке, но при выходе на предел качество по краям снижается, поэтому рекомендуется ограничивать фактическое использование 70% номинального значения.

Чтобы надёжно определить, можно ли использовать модель, отсутствующую в списке, отправьте нам фотографию таблички на корпусе и оригинального объектива. Платформы одного поколения часто используют одинаковые интерфейсы, однако заказывать только из-за сходства обозначений моделей рискованно.
