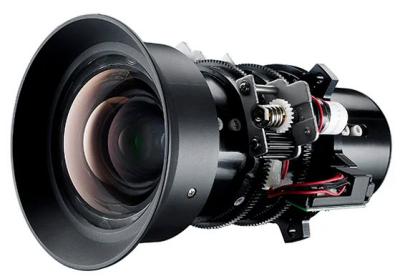

عدسة Optoma BX-CAA01 Short Zoom القياسية: توافق 12 طرازًا من TW865-NL إلى ZU650

عدسة Optoma الأصلية BX-CAA01 Short Zoom هي ملحق بصري أصلي من الشركة المصنعة لأجهزة العرض الهندسية من Optoma، وتنتمي إلى فئة المسافة القياسية (Standard Throw)، بنسبة إسقاط 0.95-1.22:1. تغطي قائمة التوافق الأصلية 12 طرازًا، ويكفي قبل التركيب التحقق من طراز الهيكل ومقاس اللوحة؛ ولا حاجة إلى حلول ترقيعية باستخدام حلقات تحويل. قيمة العدسة الأصلية لا تكمن في بضعة أرقام إضافية في جدول المواصفات، بل في أنها معايرة في المصنع وفق المسار البصري وحامل العدسة لهيكل هذه السلسلة: عند تركيبها تكون دائرة الصورة وإضاءة الحواف ومدى التركيز عند القيم التصميمية، دون الحاجة إلى تصحيح شبه المنحرف لتعويض جودة الصورة.

أولًا: مواصفات العدسة

تخضع المواصفات أعلاه لمواصفات الشركة المصنعة. أما الأبعاد الميكانيكية ومسافة الحافة وحامل العدسة غير الظاهرة في جدول المواصفات، فيرجى التحقق منها معنا بحسب طراز الهيكل؛ فالطلب بناءً على تشابه الطراز فقط ينطوي على خطر عدم إمكانية التركيب.

ثانيًا: تحويل نسبة الإسقاط إلى مسافة التركيب

نسبة الإسقاط هي نسبة مسافة التركيب إلى عرض الصورة. هذه العدسة الأصلية متغيرة البعد البؤري (0.95-1.22:1)، لذا يقابل حجم الصورة نفسه نطاقًا من المسافات، ويمكن ضبط التركيز عند التركيب ضمن هذا النطاق.

المسافات أعلاه هي المسافة الصافية من نهاية العدسة إلى الشاشة، ولا تشمل مساحة التهوية وتوصيلات الكابلات خلف الهيكل. وهي محسوبة بنسبة إطار 16:10، ويُعتمد عمليًا على القياس الميداني ودليل الشركة المصنعة.

تختلف جودة الصورة بين طرفي نطاق التكبير/التصغير: قرب الطرف القريب تكون الصورة أكثر سطوعًا والحواف أقل حدة نسبيًا؛ وقرب الطرف البعيد تكون الحواف أكثر وضوحًا والسطوع أقل قليلًا. إذا سمح الموقع، يُنصح بالوقوع في منتصف النطاق، وبعد التركيب يُبحث أولًا عن أوضح موضع على حلقة التركيز ثم يُضبط الإزاحة بدقة.

ثالثًا: الطرازات المتوافقة (12 طرازًا)

الجدول التالي مأخوذ من قائمة التوافق الأصلية؛ وقد أُعيد إدخال السطوع والدقة وفق قاعدة بيانات الطرازات، وما لم يتوفر كُتب «—» دون تخمين.

لمعرفة إمكانية استخدام طرازات خارج القائمة، يرجى إرسال صورة لوحة بيانات الهيكل وصورة العدسة الحالية إلينا للتحقق — فمنصات الجيل نفسه غالبًا ما تشترك في حامل العدسة، لكن مخاطرة الطلب بناءً على تشابه الطراز فقط غير مجدية.

نسبة الإسقاط حسب سلسلة الطرازات المختلفة

عند تركيب العدسة نفسها BX-CAA01 Short Zoom على السلاسل التالية، تختلف نسبة الإسقاط الاسمية؛ لذا يجب اختيار القيمة وفق السلسلة التي ينتمي إليها الهيكل الفعلي.

رابعًا: ثلاثة أمور يجب تأكيدها قبل الاستبدال

• تأكيد شريحة الهيكل والدقة. صُممت العدسة الأصلية لمقاس لوحة معين، وعند اختلاف مواصفات اللوحة لا يمكن لدائرة الصورة أن تغطيها، وقد يظهر عند التركيب تعتيم زوايا أو فقدان إضاءة عند الحواف.
• حساب مسافة التركيب أولًا. نسبة الإسقاط الاسمية لهذه العدسة هي 0.95-1.22:1، وتُطبق على أبعاد موقعك وفق جدول القسم الثاني؛ العدسة ثابتة البعد البؤري لا تمنح هامشًا، وحتى متغيرة البعد البؤري يُترك لها 10–20 cm عند الطرفين.
• التحقق من حامل العدسة والقفل. تُعاير العدسة الأصلية وفق حامل عدسة هيكل هذه السلسلة، ويجب عند التركيب سماع صوت تثبيت القفل في موضعه؛ فانحراف الصورة وعدم وضوح الحواف في معظم الحالات سببهما عدم إحكام القفل، وليس العدسة نفسها.

إذا لم تكن متأكدًا، فالتقط صورة لوحة بيانات الهيكل وصورة لوحة بيانات العدسة الحالية وأرسلهما إلينا؛ فالتحقق من القطع الفعلية هو الأكثر موثوقية.
