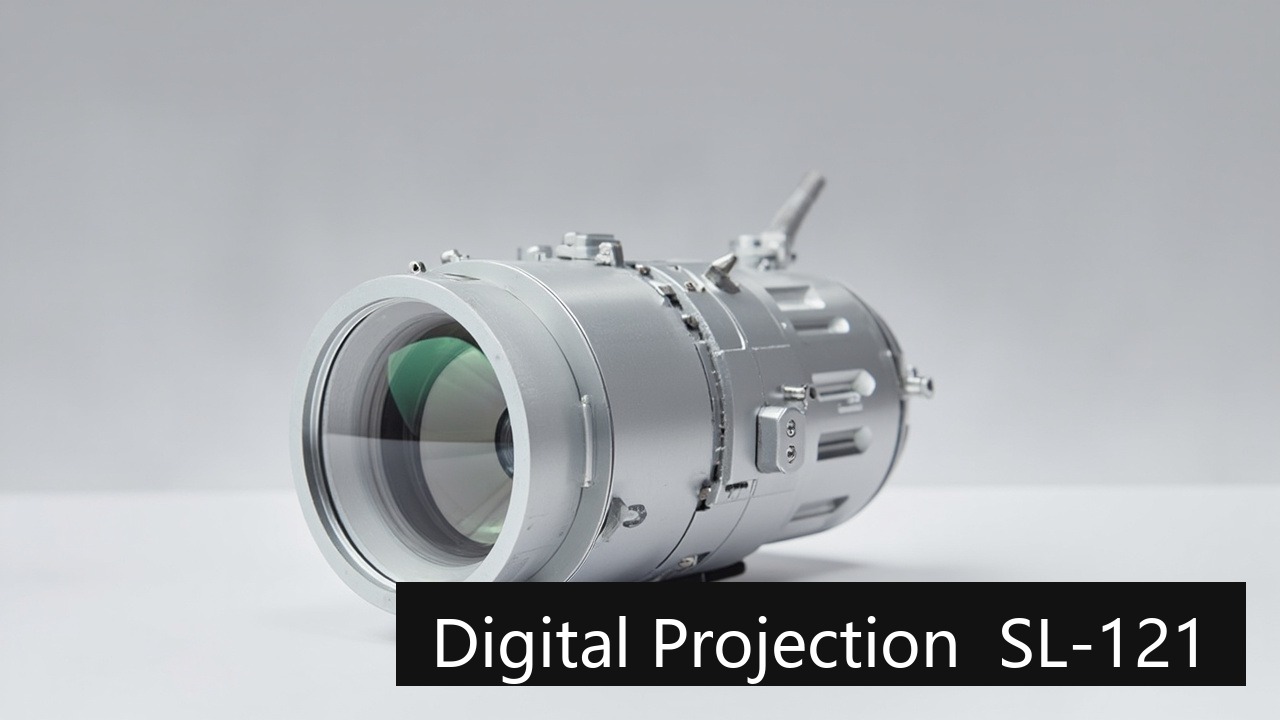

Digital Projection SL-121 Ultra-Kurzdistanz-Objektiv: kompatibel mit HIGHlite Laser 1080P und

Digital Projection Originalobjektiv SL-121 ist ein optisches Originalzubehör für Digital Projection Installationsprojektoren und gehört zur Kategorie Ultra Short Throw (UST) mit einem Projektionsverhältnis von 0,37:1 (Festbrennweite, UST), ausgelegt für 0,95 Zoll 3DLP(HIGHlite)-Panels. Die originale Kompatibilitätsliste umfasst 2 Modelle; vor der Montage genügt ein Abgleich mit Gehäusemodell und Panelgröße, ein Adapterring ist nicht erforderlich. Der Wert eines Originalobjektivs liegt nicht in ein paar zusätzlichen Zahlen in der Spezifikationstabelle, sondern darin, dass es ab Werk auf den Strahlengang und die Bajonettaufnahme der jeweiligen Gehäuseserie kalibriert ist: Bildkreis, Randhelligkeit und Fokusweg entsprechen nach der Montage den Designwerten, eine Trapezkorrektur zum Ausgleich der Bildqualität ist nicht nötig.

1. Objektivdaten

Die oben genannten Daten entsprechen der Original-Spezifikation. Mechanische Abmessungen, Auflagenmaß und Bajonettform, die in der Tabelle nicht ersichtlich sind, bitten wir Sie anhand Ihres Gehäusemodells bei uns abzugleichen; eine Bestellung allein aufgrund eines ähnlichen Modells birgt das Risiko, dass das Objektiv nicht passt.

2. Umrechnung des Projektionsverhältnisses in den Installationsabstand

Das Projektionsverhältnis ist das Verhältnis von Installationsabstand zu Bildbreite. Dieses Originalobjektiv hat eine Festbrennweite (0,37:1 (Festbrennweite, UST)); der Installationsabstand ändert sich linear mit der Bildgröße, es gibt keinen Einstellspielraum, daher muss vor der Installation genau gemessen werden.

Die Angaben beziehen sich auf den lichten Abstand von der Objektivstirnseite zur Leinwand, ohne Berücksichtigung des Lüftungs- und Verkabelungsraums hinter dem Gehäuse. Berechnet für das 16:10-Bildformat; maßgeblich sind die tatsächliche Messung vor Ort und die Original-Bedienungsanleitung.

3. Kompatible Modelle (2 Geräte)

Die folgende Tabelle stammt aus der Original-Kompatibilitätsliste; Helligkeit und Auflösung wurden aus der Modellbibliothek übernommen, nicht verfügbare Werte sind mit „—“ gekennzeichnet, es werden keine Vermutungen angestellt.

Ob Modelle außerhalb der Liste verwendet werden können, prüfen wir gerne, wenn Sie uns das Typenschild des Gehäuses und ein Foto des vorhandenen Objektivs senden – Plattformen derselben Generation teilen oft dieselbe Bajonettaufnahme, doch das Risiko einer Bestellung allein aufgrund eines ähnlichen Modells lohnt sich nicht.

Projektionsverhältnisse verschiedener Modellserien

Dasselbe SL-121 hat an den folgenden Serien unterschiedliche Nenn-Projektionsverhältnisse; bei der Auswahl ist der Wert der tatsächlichen Gehäuseserie zu verwenden.

4. Drei Punkte vor dem Austausch

• Die Panelgröße muss passen. Das SL-121 ist für Panels mit 0,95 Zoll 3DLP(HIGHlite) ausgelegt. Bei Geräten mit abweichender Panelgröße oder Auflösung kommt es selbst bei passender Bajonettaufnahme zu Problemen mit Bildkreis und Randhelligkeit.
• Zuerst den Installationsabstand berechnen. Das Objektiv hat ein Nenn-Projektionsverhältnis von 0,37:1 (Festbrennweite, UST); übertragen Sie dies gemäß der Tabelle in Abschnitt 2 auf die Maße Ihres Standorts. Eine Festbrennweite hat keinen Spielraum; auch bei Zoomobjektiven sollten an beiden Enden 10–20 cm Reserve eingeplant werden.
• Bajonett und Verriegelung prüfen. Das Originalobjektiv ist auf die Bajonettaufnahme der jeweiligen Gehäuseserie kalibriert; nach der Montage muss die Verriegelung hörbar einrasten. Ein schiefes Bild oder unscharfe Ränder sind meist auf eine nicht vollständig eingerastete Verriegelung zurückzuführen und nicht auf das Objektiv selbst.

Bei Unsicherheit senden Sie uns je ein Foto des Gehäuse-Typenschilds und des Typenschilds des vorhandenen Objektivs; der Abgleich mit dem tatsächlichen Gerät ist am sichersten.
