عدسة باناسونيك ET-DLE150 القياسية: توافق 30 طرازًا من PT-FRZ580C وPT-FRZ680C وPT-FRZ99C وغيرها

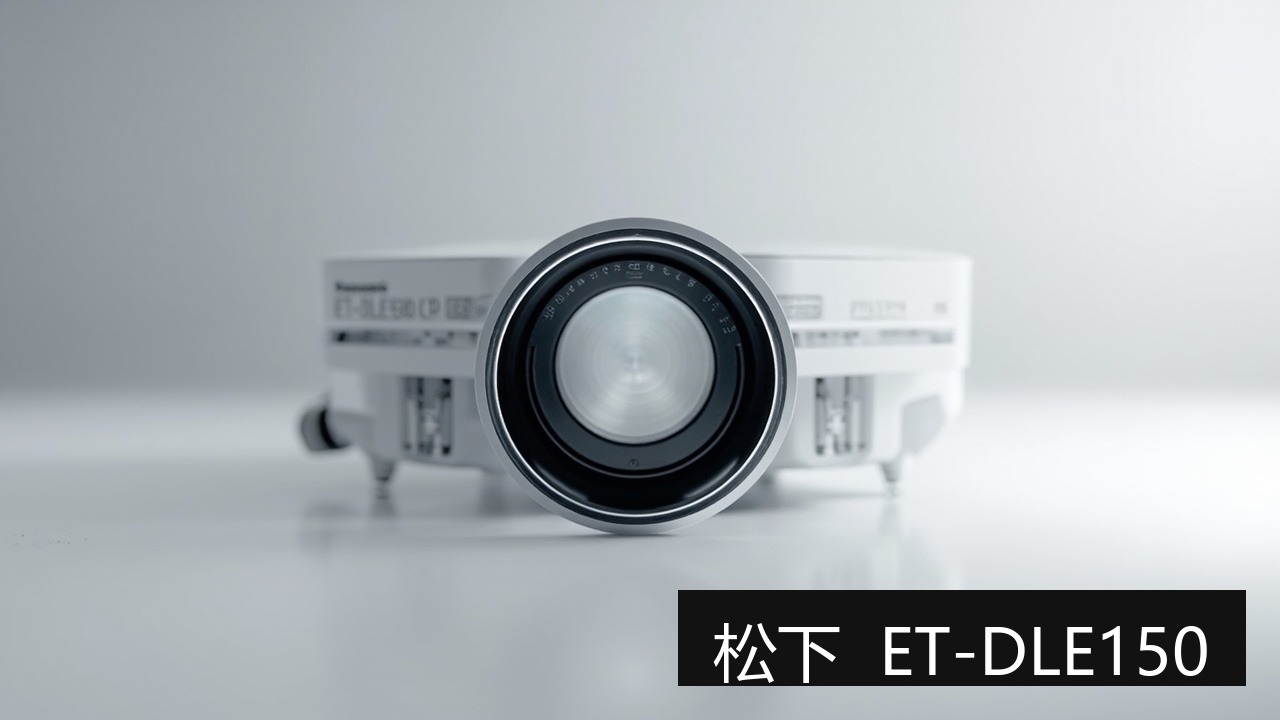

عدسة Panasonic الأصلية ET-DLE150 هي ملحق بصري أصلي من الشركة المصنعة لجهاز العرض Panasonic للمشاريع، وتنتمي إلى المدى القياسي (Standard Throw)، بنسبة إسقاط 1.30-1.89:1، وتقابل لوحة 0.67 بوصة 1DLP. تغطي قائمة التوافق الأصلية 30 طرازًا، وقبل التركيب يكفي التحقق من طراز جسم الجهاز ومقاس اللوحة، دون الحاجة إلى حلقات تحويل للترقيع. لا تكمن قيمة العدسة الأصلية في أسطر الأرقام الإضافية بجدول المواصفات، بل في أنها معايرة من المصنع وفق المسار البصري وحاضن العدسة لجسم هذه السلسلة: عند تركيبها تكون دائرة الصورة وإضاءة الحواف ومدى التركيز ضمن القيم التصميمية، دون الحاجة إلى تصحيح شبه المنحرف لتعويض جودة الصورة.

أولاً: مواصفات العدسة

تخضع المواصفات أعلاه لمواصفات الشركة المصنعة الأصلية. الأبعاد الميكانيكية ومسافة الحافة وشكل الحاضن غير الظاهرة في جدول المواصفات، يُرجى التحقق منها معنا حسب طراز جسم الجهاز؛ فالطلب المباشر استنادًا إلى تشابه الطراز ينطوي على خطر عدم إمكانية التركيب.

ثانيًا: تحويل نسبة الإسقاط إلى مسافة التركيب

نسبة الإسقاط هي النسبة بين مسافة التركيب وعرض الصورة. هذه العدسة الأصلية متغيرة البعد البؤري (زوم) (1.30-1.89:1)، ومقاس الصورة نفسه يقابله نطاق مسافات، ويمكن التركيز عند التركيب ضمن هذا النطاق.

ما سبق هو المسافة الصافية من واجهة العدسة إلى الشاشة، ولا يشمل مساحة التهوية والتوصيلات خلف جسم الجهاز. محسوبة بنسبة أبعاد 16:10، والواقع يُعتمد على القياس الميداني ودليل الشركة المصنعة.

تختلف جودة الصورة عند طرفي الزوم: قرب الطرف القريب تكون الصورة أكثر سطوعًا والحواف أقل حدة قليلًا؛ وقرب الطرف البعيد تكون الحواف أكثر وضوحًا والسطوع أقل قليلًا. إذا سمح الموقع، يُنصح بالوقوع في منتصف النطاق؛ بعد التركيب، ابحث أولًا عن أوضح نقطة على حلقة التركيز ثم اضبط الإزاحة بدقة.

ثالثًا: الطرازات المتوافقة (30 طرازًا)

الجدول أدناه مأخوذ من قائمة التوافق الأصلية؛ أُعيد إدخال السطوع والدقة من قاعدة بيانات الطرازات، وما لم يتوفر تُكتب له «—» دون تخمين.

لمعرفة إمكانية استخدام طراز خارج القائمة، أرسل لنا صورة لوحة بيانات جسم الجهاز وصورة العدسة الحالية للتحقق — غالبًا ما تشترك المنصات من الجيل نفسه في الحاضن، لكن المخاطرة بالطلب استنادًا إلى تشابه الطراز غير مجدية.

نسبة الإسقاط لمجموعات الطرازات المختلفة

عند تركيب العدسة نفسها ET-DLE150 على السلاسل التالية، تختلف نسبة الإسقاط الاسمية، ويجب اختيار القيمة حسب السلسلة الفعلية لجسم الجهاز.

رابعًا: ثلاثة أمور يجب التحقق منها قبل الاستبدال

• يجب أن يتطابق مقاس اللوحة. صُممت ET-DLE150 للوحات 0.67 بوصة 1DLP. في الأجهزة ذات مقاس لوحة مختلف أو دقة مختلفة، حتى إذا أمكن تركيب الحاضن، ستتأثر دائرة الصورة وإضاءة الحواف.
• احسب مسافة التركيب أولًا. نسبة الإسقاط الاسمية لهذه العدسة هي 1.30-1.89:1؛ طبّقها على مقاسات موقعك وفق جدول القسم الثاني. العدسة الثابتة لا توفر هامشًا، وحتى عدسة الزوم يجب أن تترك 10–20 cm عند الطرفين.
• تحقق من الحاضن والقفل. تُعاير العدسة الأصلية وفق حاضن جسم هذه السلسلة، وبعد التركيب يجب سماع صوت وصول القفل إلى مكانه؛ غالبًا ما يكون انحراف الصورة وعدم وضوح الحواف بسبب عدم إحكام القفل، وليس عيبًا في العدسة نفسها.

إذا لم تكن متأكدًا، أرسل لنا صورة للوحة بيانات جسم الجهاز وصورة للوحة بيانات العدسة الحالية؛ التحقق من القطع الفعلية هو الأكثر أمانًا.
