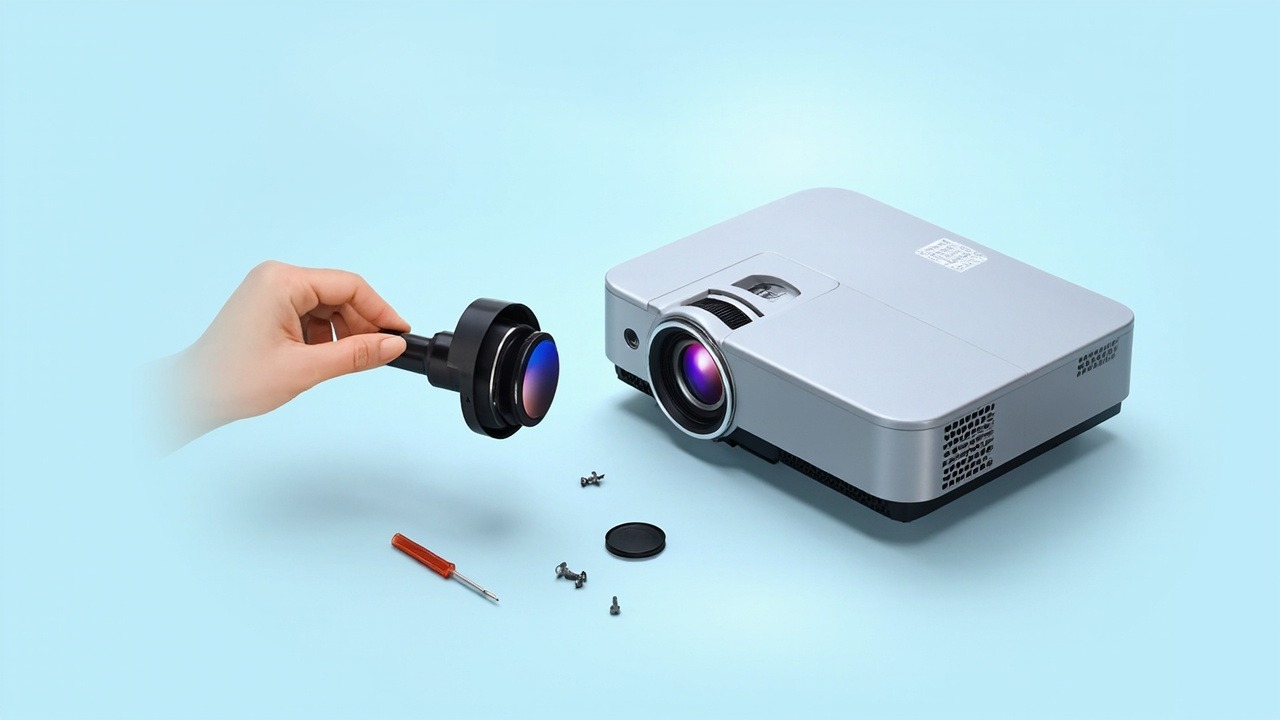

SC223 Projektorobjektiv 0,85–1,37:1 für 2 Sonnoc-Projektoren wie SNP-LU21K LU18K

Das SC223 ist ein Kurzdistanzobjektiv für 0,96-Zoll-Panels (Sonnoc) mit einem Projektionsverhältnis von 0,85–1,37:1 und Lens-Shift. Es ist mit 2 Projektormodellen und 1 Modellserie kompatibel. Dieser Artikel fasst Objektivparameter, Installationsabstände, Modellkompatibilitätsliste und Austauschhinweise übersichtlich zusammen.

I. Objektivparameter

Die Shift-Fähigkeit ist das entscheidende Unterscheidungsmerkmal dieses Objektivs. Ein Shift-Bereich von horizontal 10 % und vertikal 4 % bedeutet, dass der Projektor abseits der Leinwandmittelachse montiert werden kann und das Bild über den Lens-Shift zurückversetzt wird, ohne auf Keystone-Korrektur zurückgreifen zu müssen. Keystone-Korrektur hat ihren Preis – mit jeder Korrekturstufe geht ein Teil der tatsächlichen Pixel verloren, und Textkanten werden unscharf. Bei professionellen Installationen sollte man niemals Keystone-Korrektur einsetzen, wo Shift die Lösung sein kann – das ist die Untergrenze der Bildqualität.

II. Umrechnung des Projektionsverhältnisses in den Installationsabstand

Das Projektionsverhältnis ist das Verhältnis von Installationsabstand zu Bildbreite. Dieses Objektiv ist ein Zoomobjektiv (0,85–1,37:1); dieselbe Bildgröße entspricht einem Abstandsbereich, und innerhalb dieses Bereichs kann bei der Installation scharfgestellt werden.

Die oben genannten Werte sind der lichte Abstand von der Objektivstirnfläche zur Leinwand, ohne Berücksichtigung des Lüftungs- und Verkabelungsraums hinter dem Gehäuse. Berechnet für 16:10-Bildformat; maßgeblich sind die tatsächlichen Messungen vor Ort und die Bedienungsanleitung.

Die Bildqualität unterscheidet sich an beiden Enden des Zooms: Am nahen Ende ist das Bild heller, die Ränder etwas weicher; am fernen Ende sind die Ränder schärfer, die Helligkeit etwas geringer. Wenn es der Standort erlaubt, empfiehlt es sich, den mittleren Bereich des Intervalls zu wählen. Nach der Montage zunächst am Fokusring die schärfste Position finden und dann den Shift feinjustieren – zwei Variablen gleichzeitig zu verstellen macht es schwer, die richtige Einstellung zu finden.

III. Kompatible Modelle (2 Geräte, Sonnoc)

Die folgende Tabelle ist nach Produktionsstart der Modelle vom neuesten zum ältesten sortiert und enthält Auflösung, Helligkeit und Zoomverhältnis des Originalobjektivs, um die schnelle Zuordnung nach Projektanforderungen zu erleichtern.

IV. Drei Dinge vor dem Austausch prüfen

• Panel und Auflösung müssen übereinstimmen. Dieses Modell ist für 0,96-Zoll-Panels geeignet. Bei Geräten mit abweichender Panelgröße oder Auflösung kann die Projektionsleistung etwas abweichen; vor der Montage ist ein Abgleich mit dem Typenschild des Gehäuses am sichersten.
• Anschlüsse und Verriegelungsstruktur. Bei Plattformen derselben Generation ist die Anschlusskompatibilität gut, jedoch unterscheiden sich die Positionen der Verriegelungsklammern zwischen Generationen. Wenn das Bild nach der Montage schief ist oder die Ränder unscharf sind, liegt es meist an einer nicht korrekt eingerasteten Verriegelung und nicht am Objektiv selbst.
• Shift-Reserve bei der Installation berücksichtigen. Der Shift-Bereich bietet Spielraum bei der Installation, aber am Limit lässt die Randbildqualität nach; es wird empfohlen, in der Praxis innerhalb von 70 % des Nennwerts zu bleiben.

Ob Modelle außerhalb der Liste verwendet werden können, lässt sich am zuverlässigsten klären, indem Sie uns das Typenschild des Gehäuses und ein Foto des Originalobjektivs zur Prüfung senden – Plattformen derselben Generation teilen oft dieselben Anschlüsse, aber eine Bestellung allein aufgrund ähnlicher Modellbezeichnungen ist ein unnötiges Risiko.
