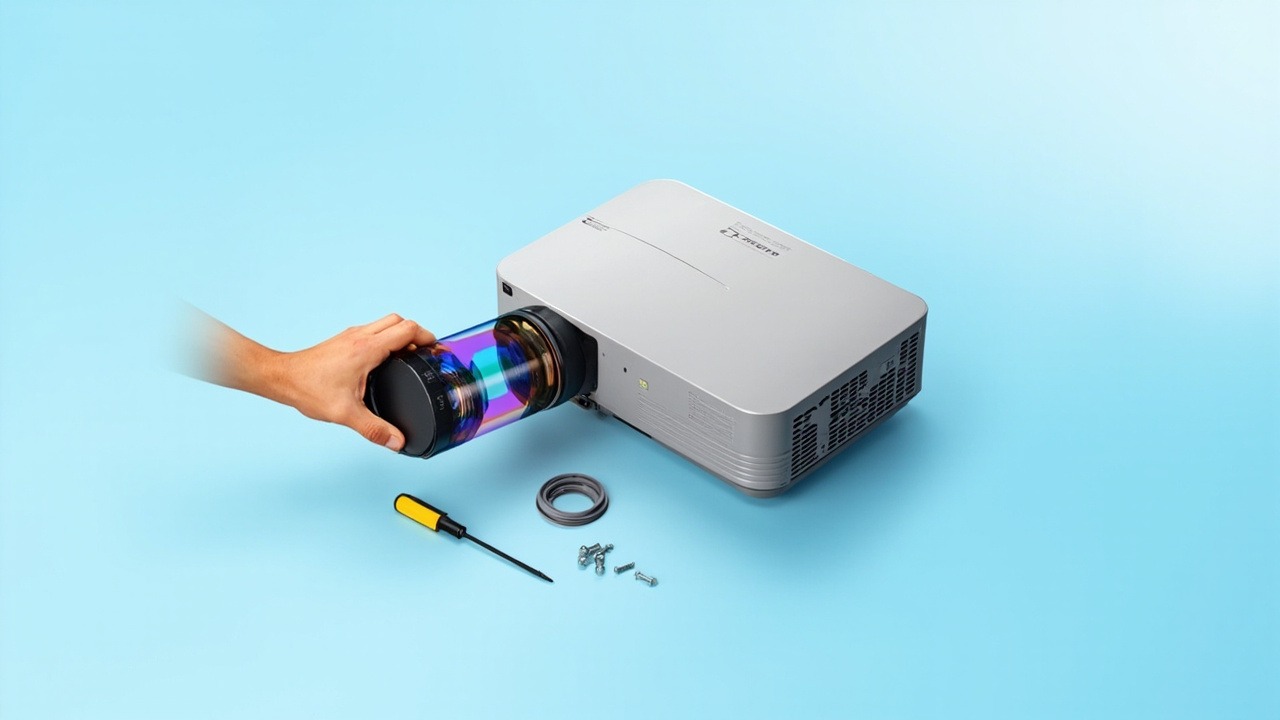

Lente para proyector FU7100-2 4.83–8.2:1 para 3 modelos ViewLe: SML-L1300U, L1700U y LD1500U

FU7100-2 es una lente de teleobjetivo para paneles de 0.65/0.66/0.67 (SEEILI), con una relación de proyección de 4.83–8.2:1. Es compatible con 3 modelos y 1 serie de proyectores. Este artículo reúne los parámetros de la lente, las distancias de instalación, la lista de modelos compatibles y los aspectos clave de la sustitución.

1. Parámetros de la lente

2. Distancia de instalación según la relación de proyección

La relación de proyección es la relación entre la distancia de instalación y el ancho de la imagen. Esta lente tiene zoom (4.83–8.2:1), por lo que un mismo tamaño de imagen corresponde a un intervalo de distancias. Cualquier distancia dentro de ese intervalo permitirá obtener el enfoque durante la instalación.

Estas son las distancias libres entre el frente de la lente y la pantalla, sin incluir el espacio necesario para la disipación térmica y las conexiones en la parte posterior de la carcasa. Están calculadas para una relación de aspecto 16:10; en la práctica, prevalecen las mediciones in situ y lo indicado en el manual.

El rendimiento de la imagen varía en los dos extremos del zoom: en el extremo cercano, la imagen es más brillante y los bordes son algo menos nítidos; en el extremo lejano, los bordes quedan más definidos y el brillo disminuye ligeramente. Si las condiciones del recinto lo permiten, se recomienda situarse en la parte central del intervalo. Tras la instalación, hay que encontrar primero la posición de enfoque más nítida en el anillo de enfoque y después ajustar el desplazamiento; si se modifican ambas variables a la vez, es difícil obtener un ajuste preciso.

3. Modelos compatibles (3, SEEILI)

La siguiente tabla está ordenada por fecha de producción de los modelos, del más nuevo al más antiguo. Incluye la resolución, el brillo y el factor de zoom de la lente original de cada modelo, para localizar rápidamente la opción adecuada según las necesidades del proyecto.

El factor de zoom corresponde al aumento que ofrece la lente original estándar de cada modelo (límite superior ÷ límite inferior de su intervalo de relación de proyección), no al intervalo de zoom de la lente de este artículo.

Características comunes de estos modelos

Las lentes originales estándar de los 3 modelos suelen presentar relaciones de proyección comprendidas principalmente entre 1.5-2.4:1. El modelo de este artículo, con una relación de 4.83–8.2:1, equivale a un ajuste del intervalo focal: la misma distancia de proyección permite obtener distintos tamaños de imagen, que es la razón directa para sustituir la lente. Al mismo tiempo, conserva toda la capacidad de desplazamiento, por lo que la imagen puede seguir alineándose después de ajustar el intervalo focal.

4. Tres comprobaciones antes de sustituir la lente

• El panel y la resolución deben coincidir. Este modelo es compatible con paneles de 0.67 pulgadas. Los equipos con un tamaño de panel o una resolución distintos pueden presentar pequeñas variaciones en la proyección. Antes de instalarla, lo más seguro es comprobar la placa de características del equipo.
• Interfaz y sistema de bloqueo. Las interfaces suelen ser compatibles en plataformas de la misma generación, pero la posición de los enganches de bloqueo varía según la generación. Si tras el montaje la imagen queda inclinada o los bordes no están bien definidos, la causa más habitual es que el bloqueo no esté completamente encajado, no un problema de la lente.
• Reservar margen para el zoom. Al medir la distancia, deje 10–20 cm de margen adicional respecto a los extremos del intervalo, ya que las desviaciones durante el transporte y la instalación pueden hacer que esta quede fuera del rango.

Para comprobar si se puede utilizar un modelo que no figura en la lista, lo más seguro es enviar la placa de características del equipo y una fotografía de la lente original. Las plataformas de la misma generación suelen compartir interfaces, pero pedir un producto basándose únicamente en la similitud del modelo no compensa el riesgo.
