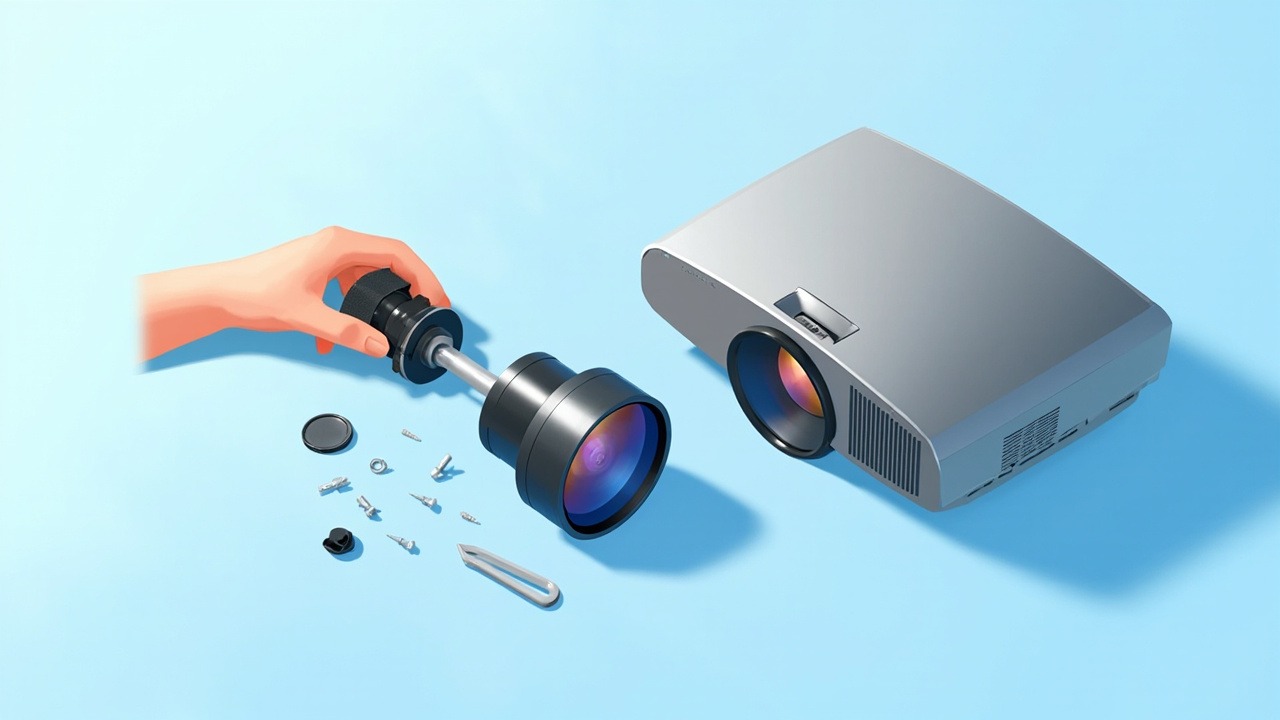

Объектив для проектора WE691 0.41–0.49:1 для XGIMI S90 S80 S70 и ещё 3 инженерных моделей

WE691 — короткофокусный объектив для 0,8-дюймовых панелей (XGIMI), проекционное отношение 0.41–0.49:1, со сдвигом объектива. Совместим с 3 моделями, 1 серией моделей. В этой статье собраны параметры объектива, дистанция установки, список совместимых моделей и ключевые моменты замены.

I. Параметры объектива

Возможность сдвига — ключевое отличие этого объектива. Диапазон сдвига по горизонтали ±17,6% и по вертикали ±6,94% означает, что проектор можно установить со смещением от центральной оси экрана, а изображение вернуть на место с помощью сдвига объектива, без коррекции трапеции. Коррекция трапеции имеет свою цену — при каждой ступени коррекции теряется часть реальных пикселей, края текста становятся размытыми. В инженерном монтаже всё, что можно решить сдвигом, никогда не решают коррекцией трапеции — это базовое условие качества изображения.

II. Пересчёт проекционного отношения в дистанцию установки

Проекционное отношение — это отношение дистанции установки к ширине изображения. Этот объектив с переменным фокусным расстоянием (0.41–0.49:1), одному размеру изображения соответствует диапазон дистанций; при установке в этом диапазоне фокусировка возможна.

Указано чистое расстояние от торца объектива до экрана, без учёта пространства для охлаждения задней части корпуса и подключения кабелей. Расчёт для формата 16:10, фактически ориентируйтесь на измерения на месте и инструкцию.

Качество изображения на двух концах зума различается: ближе к короткому концу изображение ярче, края немного мягче; ближе к длинному концу края чётче, яркость немного ниже. Если позволяет площадка, рекомендуется устанавливать в середине диапазона. После установки сначала найдите наиболее чёткое положение на кольце фокусировки, затем точно настройте сдвиг — при одновременном изменении двух переменных трудно найти точное положение.

III. Совместимые модели (3 модели, XGIMI)

В таблице ниже модели расположены от новых к старым по времени запуска в производство, указаны разрешение, яркость и зум-отношение штатного объектива каждой модели, чтобы быстро подобрать под требования проекта.

Зум-отношение — это кратность зума штатного стандартного объектива данной модели (верхняя граница диапазона проекционного отношения штатного объектива ÷ нижняя граница), а не диапазон зума самого объектива из этой статьи.

Общие черты этих моделей

Проекционное отношение штатных стандартных объективов 3 моделей в основном сосредоточено в диапазоне 1.2-1.8:1. Модель из этой статьи 0.41–0.49:1 означает изменение фокусного диапазона: при той же дистанции проекции можно получить другой размер изображения — это и есть прямая причина замены объектива; при этом сохраняется полная возможность сдвига, и после изменения фокусного диапазона изображение всё равно можно выровнять.

IV. Три вещи, которые нужно проверить перед заменой

• Панель и разрешение должны совпадать. Данная модель применяется для панели 0,8 дюйма. У аппаратов с другим размером панели или другим разрешением проекционные характеристики будут несколько отличаться; перед установкой надёжнее сверить по заводской табличке корпуса.
• Интерфейс и фиксирующая конструкция. У платформ одного поколения совместимость интерфейсов довольно хорошая, но расположение фиксирующих защёлок различается между поколениями. Если после установки изображение наклонено, края нечёткие, чаще всего фиксация не доведена до конца, а не проблема самого объектива.
• Запас сдвига нужно учитывать при установке. Диапазон сдвига даёт запас для монтажа, но при выведении на предел качество изображения по краям снижается; рекомендуется в реальной эксплуатации держаться в пределах 70% от номинального значения.

Возможность использования моделей, не указанных в списке, надёжнее уточнить, отправив нам заводскую табличку корпуса и фото штатного объектива — платформы одного поколения часто имеют общие интерфейсы, но риск заказа только по сходству модели не оправдан.
