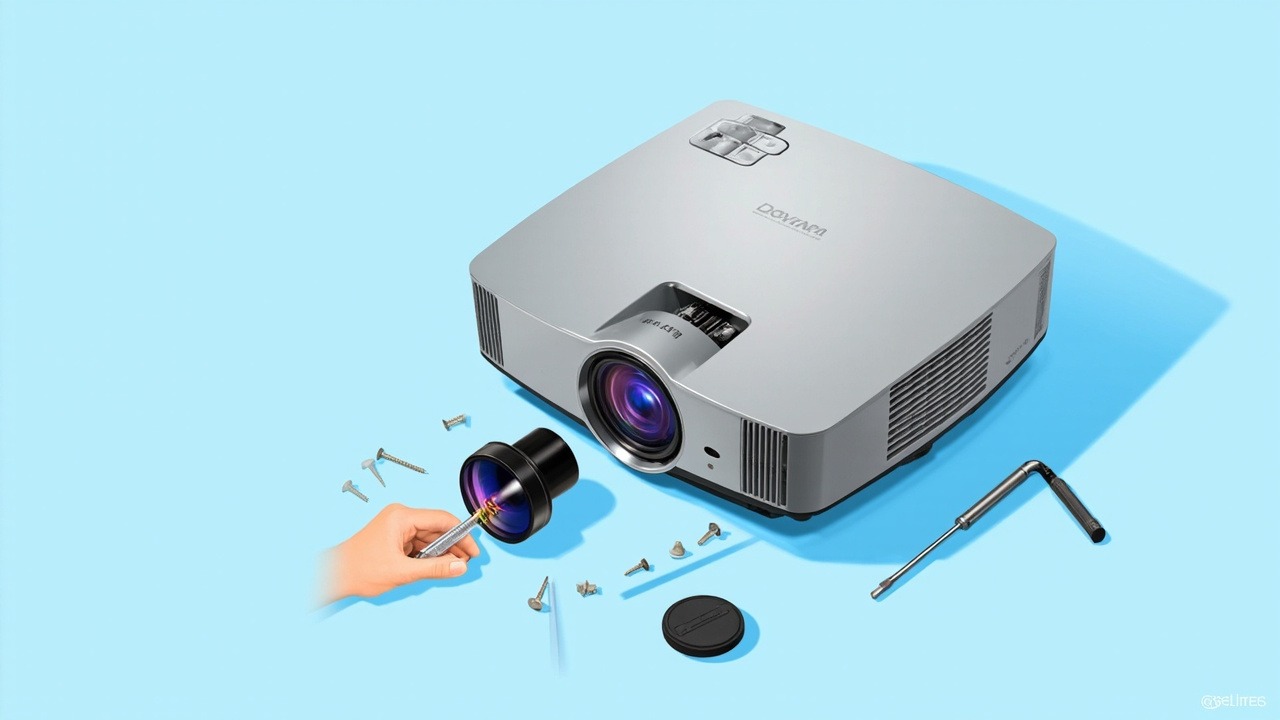

Lente SC332 1.26–1.95:1 para 2 projetores Optoma ZK1050 e ZK750

SC332 é uma lente de alcance médio/longo para o conjunto de painéis de 0.65/0.66/0.67 (Optoma), com razão de projeção de 1.26–1.95:1 e deslocamento da lente. É compatível com 2 modelos, pertencentes a 1 série. Este artigo reúne os parâmetros da lente, a distância de instalação, a lista de compatibilidade de modelos e os principais pontos da substituição.

1. Parâmetros da lente

A capacidade de deslocamento é o principal diferencial desta lente. A amplitude de deslocamento horizontal de 110% e vertical de 50% permite que o projector seja instalado fora do eixo central da tela e que a imagem seja reposicionada pelo deslocamento da lente, sem necessidade de correção de keystone. A correção de keystone tem um custo — a cada ajuste, perde-se parte dos pixels efetivos e as bordas do texto ficam desfocadas. Em instalações profissionais, sempre que o deslocamento resolver o problema, use-o em vez da correção de keystone; esse é o limite inegociável para a qualidade da imagem.

2. Cálculo da distância de instalação pela razão de projeção

A razão de projeção é a relação entre a distância de instalação e a largura da imagem. Esta lente possui zoom (1.26–1.95:1); para um mesmo tamanho de imagem, existe uma faixa de distância correspondente, e o foco pode ser ajustado em qualquer ponto dentro dela.

Os valores acima correspondem à distância líquida entre a frente da lente e a tela, sem incluir o espaço necessário para dissipação de calor e conexões na parte traseira do projector. O cálculo usa uma imagem 16:10; na prática, prevalecem as medições no local e as indicações do manual de instruções.

A qualidade da imagem varia nas duas extremidades do zoom: na posição mais próxima, a imagem é mais brilhante e as bordas ficam um pouco mais suaves; na mais distante, as bordas ficam mais nítidas e o brilho diminui ligeiramente. Quando as condições do local permitirem, recomenda-se situar o projector na parte intermediária da faixa. Após a instalação, ajuste primeiro o anel de foco até obter a máxima nitidez e só depois faça pequenos ajustes no deslocamento — variar as duas ao mesmo tempo dificulta encontrar a posição ideal.

3. Modelos compatíveis (2 modelos, Optoma)

A tabela a seguir está organizada do modelo mais novo ao mais antigo, conforme a data de fabricação de cada modelo e reúne a resolução, o brilho e a relação de zoom da lente padrão original de cada modelo, facilitando a identificação rápida conforme as necessidades do projeto.

Características comuns destes modelos

A razão de projeção das lentes padrão originais dos 2 modelos concentra-se sobretudo em Depende da lente. A relação 1.26–1.95:1 do modelo deste artigo representa um ajuste da faixa focal: a mesma distância de projeção pode gerar diferentes tamanhos de imagem — essa é a razão direta para substituir a lente. Ao mesmo tempo, mantém integralmente a capacidade de deslocamento da lente, permitindo alinhar a imagem mesmo após o ajuste da faixa focal.

4. Três verificações antes da substituição

• Confirme o painel e a resolução. Este modelo aplica-se a painéis de 0.67 polegadas. Projectors com diferentes dimensões de painel ou resoluções apresentam algumas variações no desempenho de projeção; antes da instalação, a verificação mais segura é comparar as informações na plaqueta de identificação do projector.
• Interface e estrutura de fixação. As interfaces das plataformas da mesma geração geralmente apresentam boa compatibilidade, mas a posição do clipe de travamento varia entre as gerações. Se a imagem ficar torta ou as bordas não ficarem nítidas após a instalação, na maioria das vezes o mecanismo de travamento não estará completamente encaixado; o problema raramente está na própria lente.
• Inclua a margem de deslocamento no planejamento da instalação. A faixa de deslocamento oferece alguma folga para a instalação, mas a qualidade da imagem nas bordas diminui ao atingir o limite; recomenda-se manter o uso real em até 70% do valor nominal.

Para confirmar se um modelo não incluído na lista pode ser usado, envie-nos as fotos da plaqueta de identificação do projector e da lente original. Plataformas da mesma geração costumam compartilhar interfaces, mas não vale a pena assumir o risco de um pedido baseado apenas na semelhança dos modelos.
