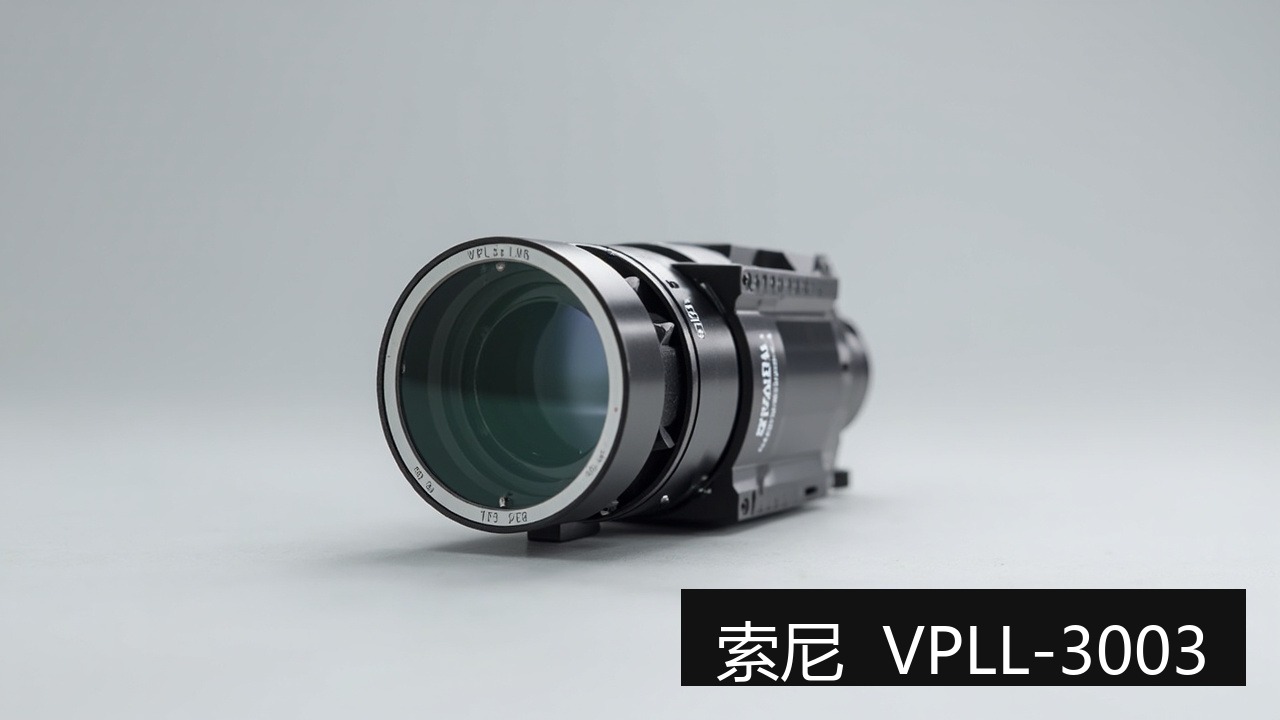

Lente ultracurta VPLL-3003: Sony VPL-F755HZ, VPL-F750HZ, VPL-F655HZ, VPL-F630WZ, VPL-F436HZ

Lens original Sony VPLL-3003 é um acessório óptico original para projector de engenharia Sony, do tipo de ultracurta distância (Ultra Short Throw), com relação de projeção de 0.33:1, correspondente aos painéis da série Z3 em polegadas. A model compatibility list oficial abrange 5 compatible projector models; antes da instalação, basta conferir o modelo do corpo do projector e as dimensões do painel, sem necessidade de improvisar com anéis adaptadores. O valor da lens original não está nos números adicionais da tabela de especificações, mas no fato de ser calibrada de fábrica de acordo com o percurso óptico e o encaixe dos corpos dessa série: após a instalação, o círculo da imagem, a iluminação nas bordas e o curso de focalização correspondem aos valores de projeto, sem precisar de correção trapezoidal para compensar a qualidade da imagem.

1. Parâmetros da lens

As especificações acima seguem as do fabricante. Para as dimensões mecânicas, a distância da flange e o tipo de encaixe que não constam da tabela, verifique conosco conforme o modelo do corpo do projector; fazer o pedido apenas com base em modelos semelhantes pode impossibilitar a instalação.

2. Distância de instalação pela relação de projeção

A relação de projeção é a razão entre a distância de instalação e a largura da imagem. Esta lens original tem foco fixo (0.33:1), e a distância de instalação varia linearmente com o tamanho da imagem, sem margem de ajuste; portanto, deve ser medida com precisão antes da instalação.

Estas distâncias correspondem à distância livre entre a face frontal da lens e a tela, sem considerar o espaço necessário na parte traseira do corpo para ventilação e passagem dos cabos. O cálculo considera o formato 16:10; na prática, prevalecem as medições no local e as orientações do manual do fabricante.

3. Compatible projector models (5 unidades)

A tabela abaixo baseia-se na model compatibility list do fabricante; brilho e resolução foram preenchidos conforme o banco de dados de modelos. Quando o dado não está disponível, consta “—”, sem estimativas.

Para verificar se um modelo fora da lista pode ser usado, envie-nos fotos da placa de identificação do corpo do projector e da lens instalada — plataformas da mesma geração costumam compartilhar o encaixe, mas encomendar apenas com base em modelos semelhantes traz riscos desnecessários.

Relações de projeção em diferentes séries de modelos

A mesma lens VPLL-3003 instalada nas séries abaixo apresenta relações nominais de projeção diferentes. Na seleção, use o valor correspondente à série real do corpo do projector.

4. Três verificações antes da substituição

• O tamanho do painel precisa corresponder. A VPLL-3003 foi projetada para painéis da série Z3 em polegadas. Em equipamentos com painel de tamanho ou resolução diferentes, mesmo que o encaixe permita a instalação, o círculo da imagem e a iluminação nas bordas também podem apresentar problemas.
• Calcule primeiro a distância de instalação. A relação nominal da lens é 0.33:1; aplique os valores da tabela da seção 2 às dimensões do local. Por ter foco fixo e não oferecer margem, uma lens com zoom também exige 10–20 cm de folga em cada extremidade.
• Verifique o encaixe e o travamento. A lens original foi calibrada para o encaixe dos corpos dessa série; após a instalação, deve-se ouvir a trava encaixar. Imagem desalinhada e bordas pouco nítidas normalmente indicam que o travamento não foi concluído, e não um problema na lens.

Em caso de dúvida, envie-nos uma foto da placa de identificação do corpo do projector e outra da placa da lens instalada. A verificação com o produto físico é a opção mais segura.
