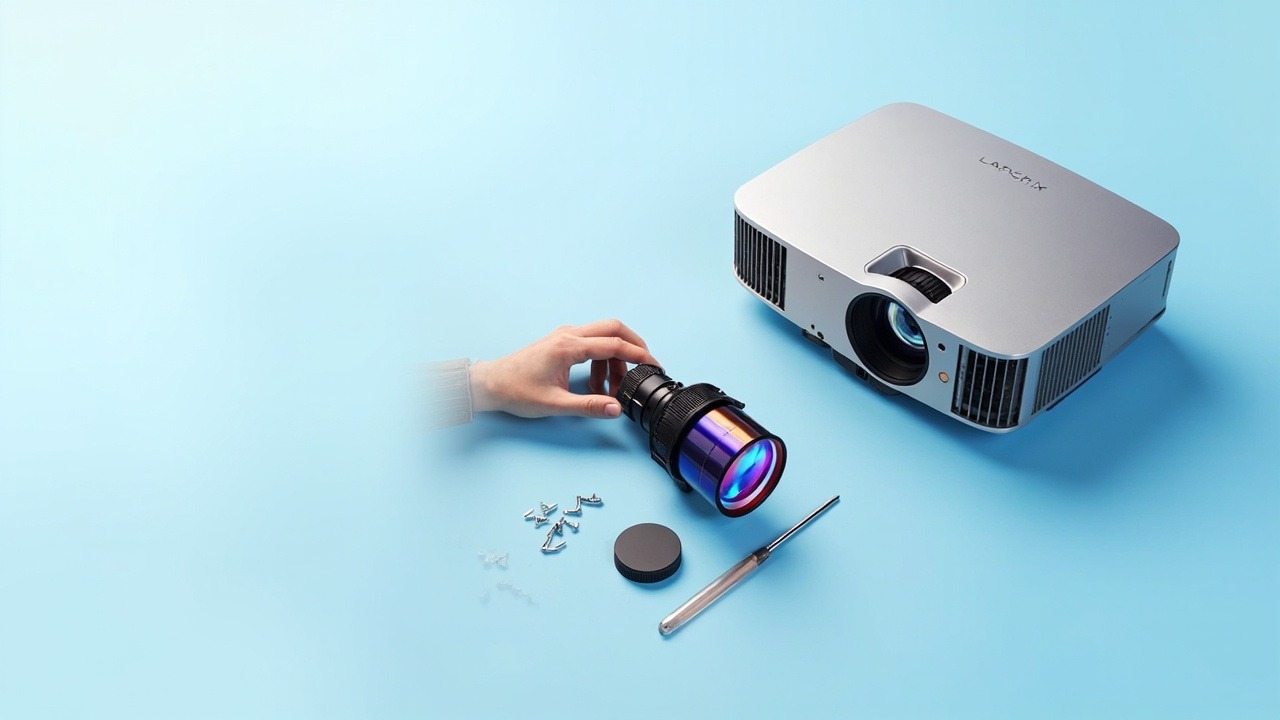

Lente para proyector WJ12U 0.62–0.8:1 compatible con Ricoh WUL6690 WUL6680 PJ RU6700L PJ RU6808L PJ

El WJ12U es una lente de tiro corto para paneles de la serie 0.65/0.66/0.67 (Ricoh), con una relación de proyección de 0.62–0.8:1 y desplazamiento de lente. Compatible con 6 modelos y 1 serie de modelos. Este artículo detalla de una vez los parámetros de la lente, la distancia de instalación, la lista de modelos compatibles y los puntos clave para el reemplazo.

I. Parámetros de la lente

La capacidad de desplazamiento es el punto diferencial clave de esta lente. Un rango de desplazamiento de ±53% horizontal y ±23% vertical significa que el proyector puede instalarse desviado del eje central de la pantalla y corregir la imagen mediante el desplazamiento de lente, sin necesidad de usar la corrección trapezoidal. La corrección trapezoidal tiene un costo: cada ajuste sacrifica parte de los píxeles reales y los bordes del texto se ven borrosos. En instalaciones profesionales, lo que se puede resolver con desplazamiento nunca se resuelve con corrección trapezoidal; esa es la línea base de la calidad de imagen.

II. Conversión de la relación de proyección a distancia de instalación

La relación de proyección es la proporción entre la distancia de instalación y el ancho de la imagen. Esta lente es de zoom (0.62–0.8:1), por lo que un mismo tamaño de imagen corresponde a un intervalo de distancias; cualquier punto dentro de ese intervalo permite enfocar al instalar.

Las distancias anteriores son la distancia neta desde la cara frontal de la lente hasta la pantalla, sin incluir el espacio para ventilación y cableado en la parte trasera del equipo. Calculadas para formato 16:10; prevalecen la medición en sitio y el manual.

El rendimiento de imagen difiere en los dos extremos del zoom: cerca del extremo cercano la imagen es más brillante y los bordes quedan algo flojos; cerca del extremo lejano los bordes son más nítidos y el brillo baja ligeramente. Si el espacio lo permite, se recomienda ubicarse en el tramo medio del intervalo. Una vez instalado, primero encuentre la posición más nítida en el anillo de enfoque y luego ajuste finamente el desplazamiento; mover ambas variables a la vez dificulta encontrar el punto correcto.

III. Modelos compatibles (6 equipos, Ricoh)

La siguiente tabla está ordenada por fecha de lanzamiento del modelo, del más reciente al más antiguo, e incluye la resolución, el brillo y la relación de zoom de la lente estándar original de cada modelo, para localizar rápidamente según los requisitos del proyecto.

La relación de zoom corresponde al factor de zoom de la lente estándar original de ese modelo (límite superior ÷ límite inferior del intervalo de relación de proyección original), no al rango de zoom de la lente de este artículo.

Características comunes de estos modelos

La relación de proyección de la lente estándar original de los 6 modelos se concentra mayormente en 1.25-2.0:1. El modelo de este artículo, 0.62–0.8:1, equivale a un ajuste del rango focal: con la misma distancia de proyección se puede obtener un tamaño de imagen diferente; esa es precisamente la razón directa para cambiar la lente. Además, conserva la capacidad completa de desplazamiento, por lo que tras ajustar el rango focal la imagen sigue pudiendo alinearse correctamente.

IV. Tres verificaciones antes del reemplazo

• El panel y la resolución deben coincidir. Este modelo es compatible con paneles de 0.67 pulgadas. Los equipos con panel de distinto tamaño o resolución diferente presentarán ciertas diferencias en el rendimiento de proyección; lo más seguro es verificar la placa de características del equipo antes de instalar.
• Interfaz y estructura de bloqueo. La interfaz de la misma generación de plataforma suele ser bastante compatible, pero la posición del pestillo de bloqueo varía entre generaciones. Si tras instalar la imagen queda inclinada o los bordes no son nítidos, en la mayoría de los casos se debe a que el bloqueo no está bien asentado, no a un problema de la lente en sí.
• El margen de desplazamiento debe considerarse en la instalación. El rango de desplazamiento deja margen para la instalación, pero al llevarlo al límite la calidad de imagen en los bordes disminuye; se recomienda mantenerse dentro del 70% del valor nominal en uso real.

Para saber si un modelo fuera de la lista es utilizable, es más seguro enviarnos la placa de características del equipo y una foto de la lente original para verificarlo; las plataformas de la misma generación suelen compartir interfaz, pero el riesgo de pedir basándose solo en la similitud del modelo no compensa.
